Product Introduction

产品简介

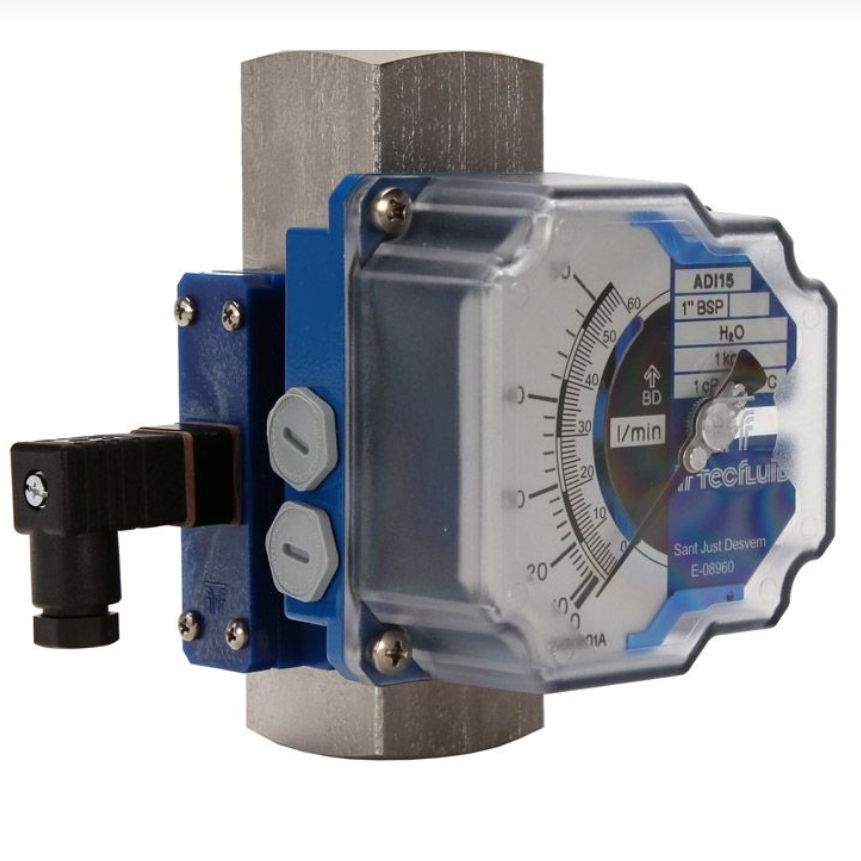

AD系列进口流量开关

AD系列流量开关的工作原理是当被测流体流过,推动可动磁性圆盘,圆盘位移,提供信号,完成报警、显示或输出功能。可调弹簧装置可按照需要设定开关点。

适合应用于机器或过程冷却、液压和润滑回路、热油回路、气体流量控制、机械紧固件的冷却控制装置等。


                                                                              特点:

                                                                              适用于透明、不透明或混浊的液体和气体

                                                                              适合安装在水平或垂直管道中


                                                                              规格:

                                                                              流量范围:0.25 ... 270 l/min

                                                                              精度:±5%

                                                                              连接:¼” ... 2 ½” BSP / NPT

                                                                              材料:AISI 316L,铝,黄铜

                                                                              温度:-20ºC ... +100ºC

                                                                              环境温度:-20ºC ... +80ºC

                                                                              压力:PN16

                                                                              报警:1/4英寸 ,1/2英寸 ADR-01 0.25A 125V 3VA

                                                                                         3/4英寸→21/2英寸 ADR-110.5A 250V 60VA

                                                                              报警点:无或一个或二个可选

                                                                              聚酰胺外壳,IP65

                                                                              显示单元:指针刻度显示,铝外壳塑料显示窗

                                                                              输出单元ADR:干簧管开关

                                                                              输出单元TEH:霍尔传感器4-20mA.2线制

                                                                              负载:(Vs-10)/0.02 欧姆 20mA

                                                                              电源:15-50VDC


                                                                              使用注意事项:

                                                                              1、按照箭头指示方向正确安装

                                                                              2、请注意开关负载,负载大时请使用继电器

                                                                              3、建议安装保险丝以保护开关

                                                                              4、直流电源供电建议使用二极管

                                                                              5、交流电源供电建议使用RC元件

                                                                              6、电气连接时请勿忘记安装橡胶密封圈

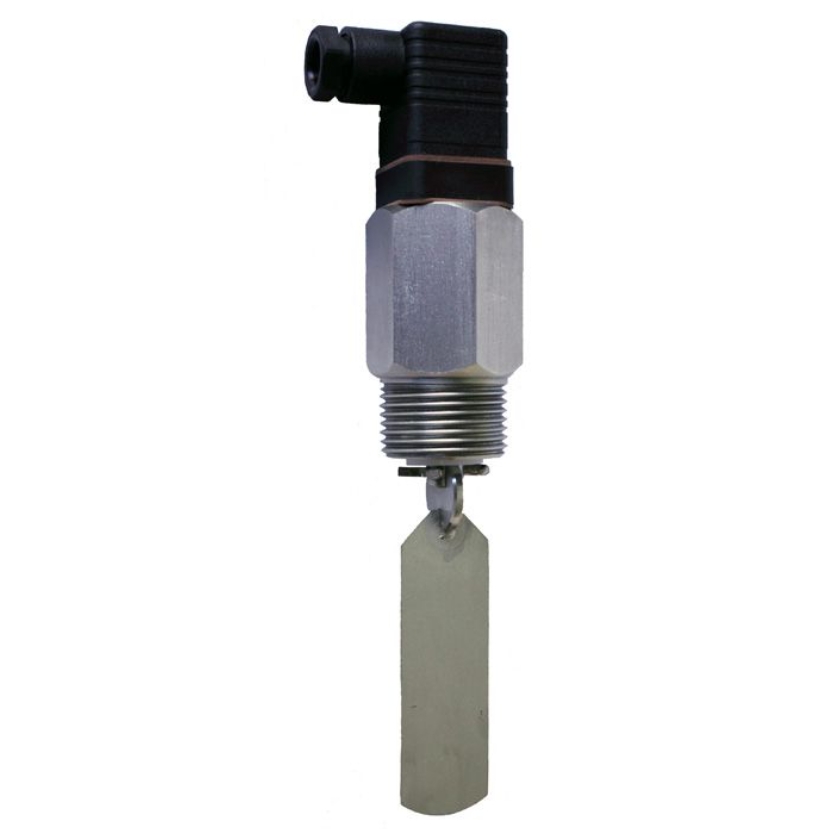

VH系列进口流量开关

VH系列流量开关的工作原理是液体在管道内流动的速度足以移动桨,同时移动作用于簧片开关的永磁铁。磁簧片开关系统与液体隔离。流量切换点位于来自零号位置的30º和45º之间。

适合应用于液压和冷热冷却回路、化工、石化、纸浆和造纸工业、水处理、发电厂、游泳池和消防系统等。


                                                                              特点:

                                                                              适用于透明、不透明或混浊的液体

                                                                              适合安装在水平或垂直管道中


                                                                              规格:

                                                                              流量范围:2 ... 120 m3/h

                                                                              连接:G1 / 1” NPT DN32 ... DN500

                                                                              材料:AISI 316L, PTFE

                                                                              温度:-40ºC … +125ºC

                                                                              环境温度:-40ºC … +125ºC

                                                                              压力:PN25(不锈钢),PN10(PTFE)


1699408093161804.png  点击下载可查看产品详情
