Product Introduction

产品简介

LP80 系列进口浮筒液位计,由西班牙tecfluid泰福公司生产。浮筒液位计属于浮力式液位计。浮力式液位计分恒浮力式液位计和变浮力式液位计。

浮筒液位计的组成部分有浮筒、连接弹簧、磁耦合部件、指针显示部分组成。其中显示部分与接液部分隔绝。所以能应用在比较恶劣的环境(高温、高压、腐蚀性液体)标准材质: SS316L 不锈钢,显示部分是镀膜铝。

其原理是浮筒沉浸在液体中,随着液位的变化而产生浮力的变化,与浮筒连接的传动系统发生位移,磁耦合系统感受位移传导表现为指针位置的改变。完成测量显示功能。配置的电单元系统完成输出功能。浮筒是浮筒式液位计的检测元件。

按照安装方式不同,浮筒液位计分为内浮筒式液位计和外浮筒式液位计。内浮筒式液位计,浮筒直接安装在容器内,在上方,无根部阀。外浮筒用两个根部阀引出一个连通容器,也是筒形,内径大于浮筒的外径,把浮筒装在该容器内,即构成外浮筒。 内浮筒在容器不停的情况下无法处理故障和进行校验,外浮筒把两个根部阀关死,即切断了与容器的连接,可检查故障和处理问题。

运用举例:在炼油装置的生产过程中,液位是一个重要的控制参数,不仅关系到产品的质量而且关系到生产过程的平稳和设备的安全。浮筒液位计是常用的液位测量仪器,在炼油装置中有着广泛的应用。由于浮筒液位计原理简单,运行可靠,测量准确,因此利用浮筒技术进行测量有着成熟的应用。

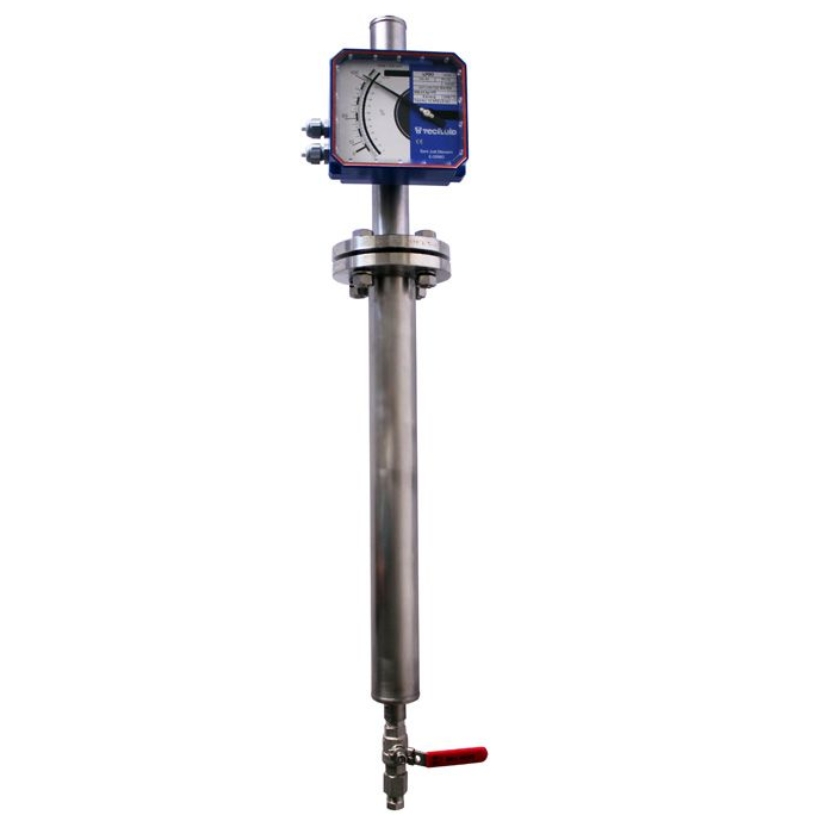

LP系列浮筒液位计
•高、低触点
•4-20mA 信号 2线制和 2线制 ATEX
•气动信号:3-15 psi 或 0.2-1bar
•安装:垂直顶部、侧面旁通管安装
•连接:DN40 法兰、G1½ or 1½” NPT螺纹连接
•范围:300mm 至 6m
•精度:± 1.5% 测量值
•压力:PN40
液体密度:0.6 ... 2 kg/l
•信号输出:Halltec III 2 或 4 线制
•信号输出:Halltec III EX 2 线制 EExiaIICT4
•信号输出:TKEx 2 线制 EExiaIICT6
•TP1200 0.2-1bar
•温度: -60 ℃ -150 ℃(标准)
-120 ℃ -400 ℃ (定制)
•开关量输出:AMM 微动开关;
3A 240V AMD 接近开关
•材质:-本体:AISI 316L, Hastelloy C, Titanium
-浮球:AISI 316L, PVC, PP, PVDF, Titanium, Hastelloy C





1699408093161804.png  点击下载可查看产品详情
